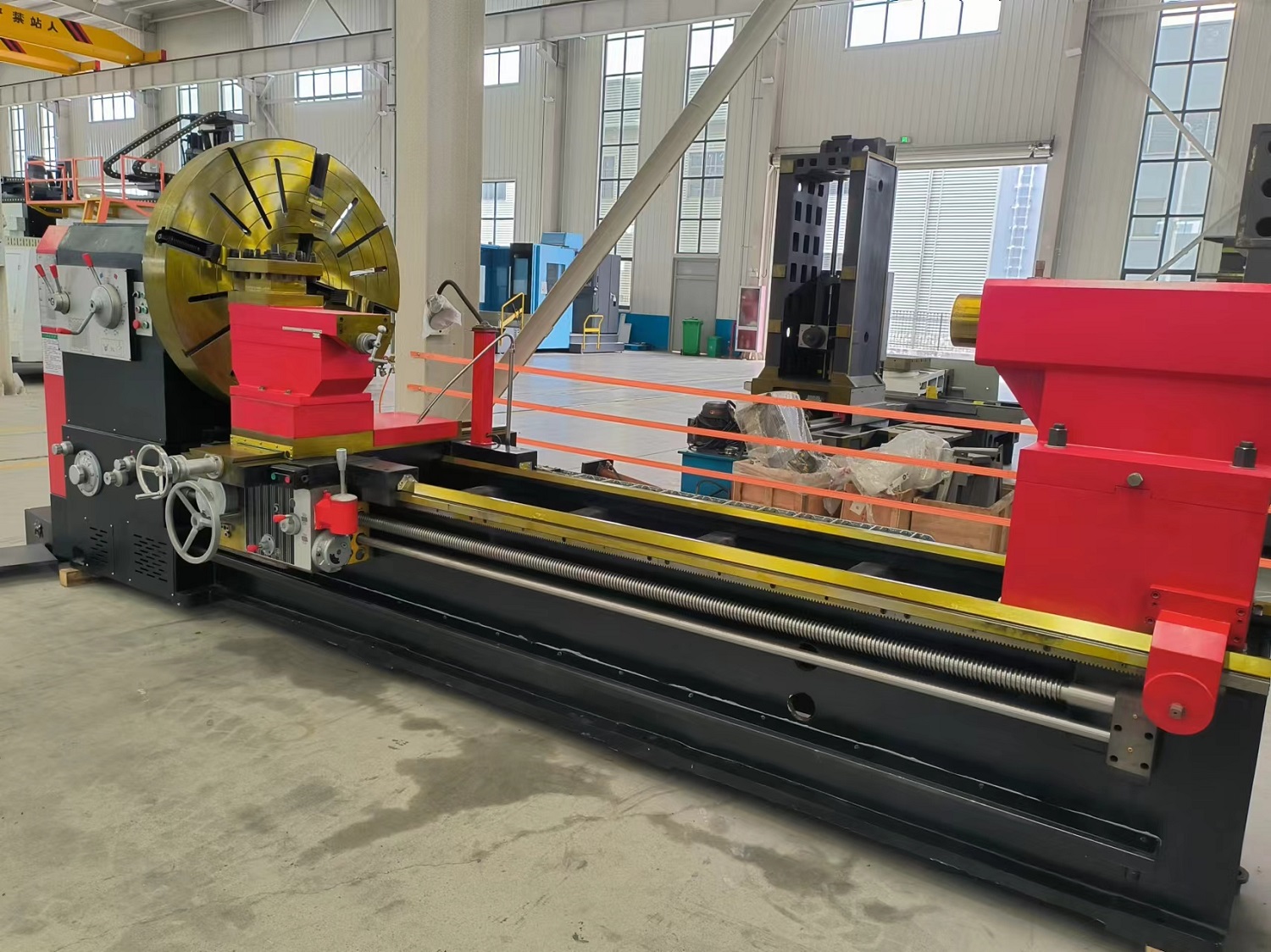

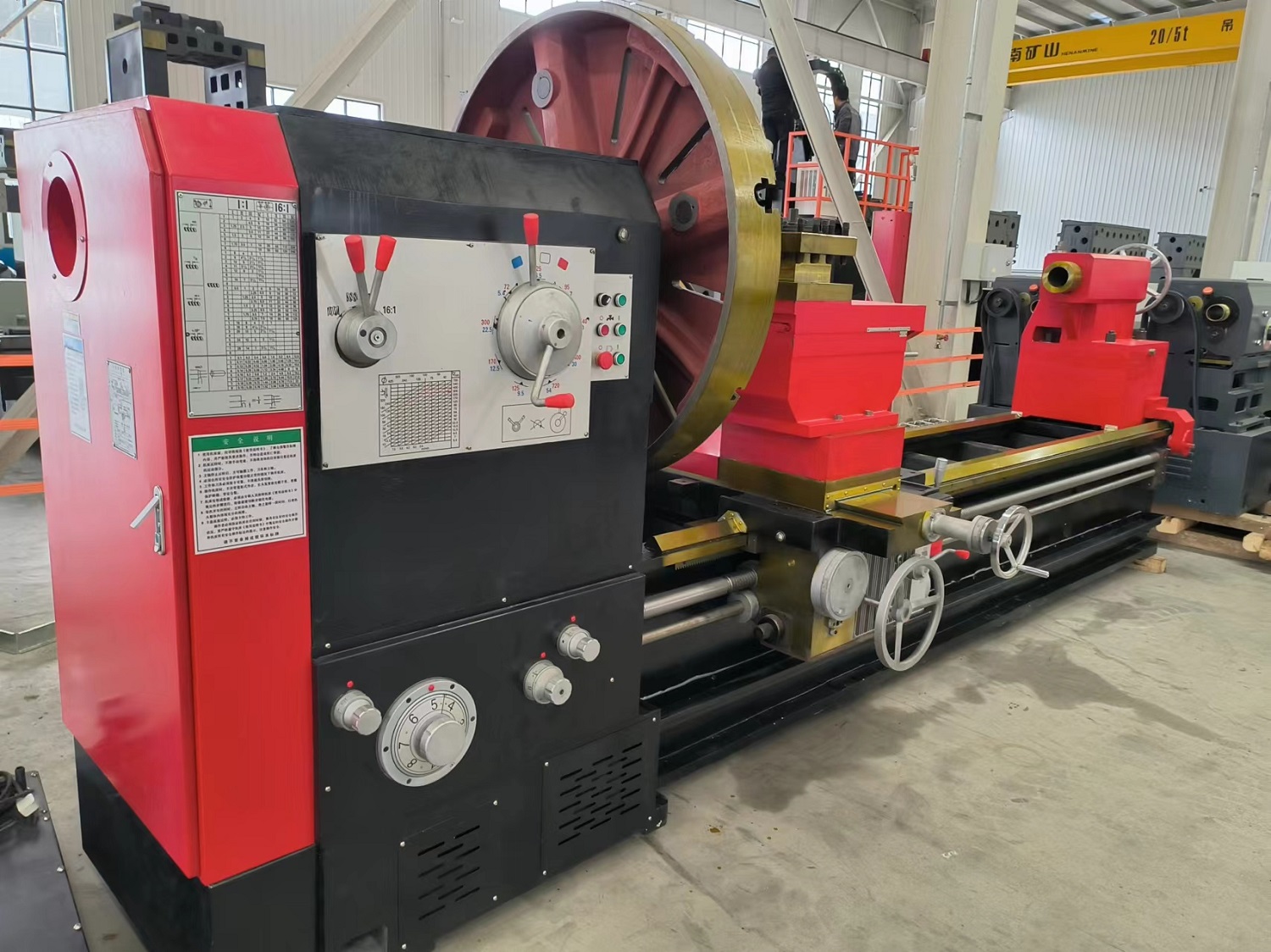

CW61125重型车床

床身上回转直径

mm

1250

刀架上回转直径

mm

900

工件长度

mm

1500,3000,4000,5000

主轴通孔直径和轴头型式

mm

φ105；D11

主轴通孔前端锥体和***锥度

mm

φ120 莫氏5号

主轴转速级数和范围

r/min

18种5.4-720

纵进给量级数和范围

mm/r

64种0.06-24.3

范围1：1

mm/r

0.1-1.52

范围16：1

mm/r

1.6-24.3

用交换齿轮微量进给范围

mm/r

0.06-0.912

横向进给量与纵进给量的比率

1/2

床鞍快移速度

mm/min

4000

机床丝杠螺距

mm

12(公制）1/2"（英制）

公制螺纹种数、范围

mm

50种 1-240

英制螺纹种数、范围

26种 14-1 t.p.i

模数螺纹种数、范围

mm

53种 0.5-120

径节螺纹种数、范围

24种 28-1 DP

下刀架***横向行程

mm

500

上刀架***行程

mm

200

尾座套筒行程

mm

250

尾座套筒锥度

莫氏5号

床身导轨宽度及淬火硬度

mm

755RC52

主电机功率

kW

15

快速电机功率

kW

1.1

冷却泵电机功率

w

90

机床宽度×高度

mm

1550×1630/

工件长度

1500

mm

3800

2000

mm

3000

mm

5300

4000

mm

6300

5000

mm

7300

机床净重

***工件长度

1500

mm

5500/6000

2000

mm

3000

mm

7000/8000

4000

mm

8000/9000

5000

mm

9000/10050

床身宽度

mm

755

承重

kg

3000
