一、 机床主要结构特点：
1、运动平稳以保证切削精度，组装容易，互换性好，且其润滑机构，构造简单易于使用和维护。
2、线性导轨是以滚动代替传统的滑动技术，具有摩擦阻力小，反向移动灵敏的特点。
3、三轴采用线性滑轨，具有高钢性、低噪音、低磨损等特性，可快速位移及获得准确回圆精度。
4、在纵横方向同时具有强大的承载能力，且在负载情况下，导轨接触面是以多点接触。
5、适用于高速运转，且有大幅降低机床的驱动马力。
6、线性导轨具有零间隙特性，用于圆弧切削、斜面切削等，加工效果表面纹路较均匀。
7、三轴马达与精密高速滚珠丝杆直接连接，提高了传动钢性和精度。
8、Z轴采用马达刹车系统，在快速定位时能保持高平衡和灵敏性来保证加工精度。
9、线轨加工中心的线轨高钢性使其在使用中磨损量小、寿命长，适合于配置在高速进给系统的加工环境。
二、主要技术参数
项 目 | 内 容 | 单 位 | 数 值 |
工作台 | 工作台面积 | mm | 1000×360 |
| T型槽 | mm | 5×18×90 |
| 最大承重 | Kg | 400 |
行 程 | 移动范围 X、Y、Z | mm | 650×380×500 |
| 主轴鼻端至工作台距离 | mm | 80~580 |
| 主轴中心至立柱导轨面距离 | mm | 380 |
进 给 | 快速移动速度 X、Y、Z | m/min | 24、24、20m/min |
| 切削进给速度 X、Y、Z | mm/min | 1-5000 |
刀 库 | 刀库容量 | 把 | 16 |
| 最大刀具重量 | Kg | 8kg |
| 最大刀具尺寸 | mm | 满刀Φ78 邻刀Φ120 |
| 换刀时间 | 秒 | 8 |
主 轴 | 主轴锥孔 |
| BT40/120 |
| 主轴转速 | r/min | 40~8000rpm |
| 主轴功率 | kw | 5.5 |
精 度 | 定位精度X/Y/Z | mm | ±0.008/300 |
| 重复定位精度X/Y/Z | mm | ±0.005 |
| 重量 | Kg | 3000 |
三、主要配置清单

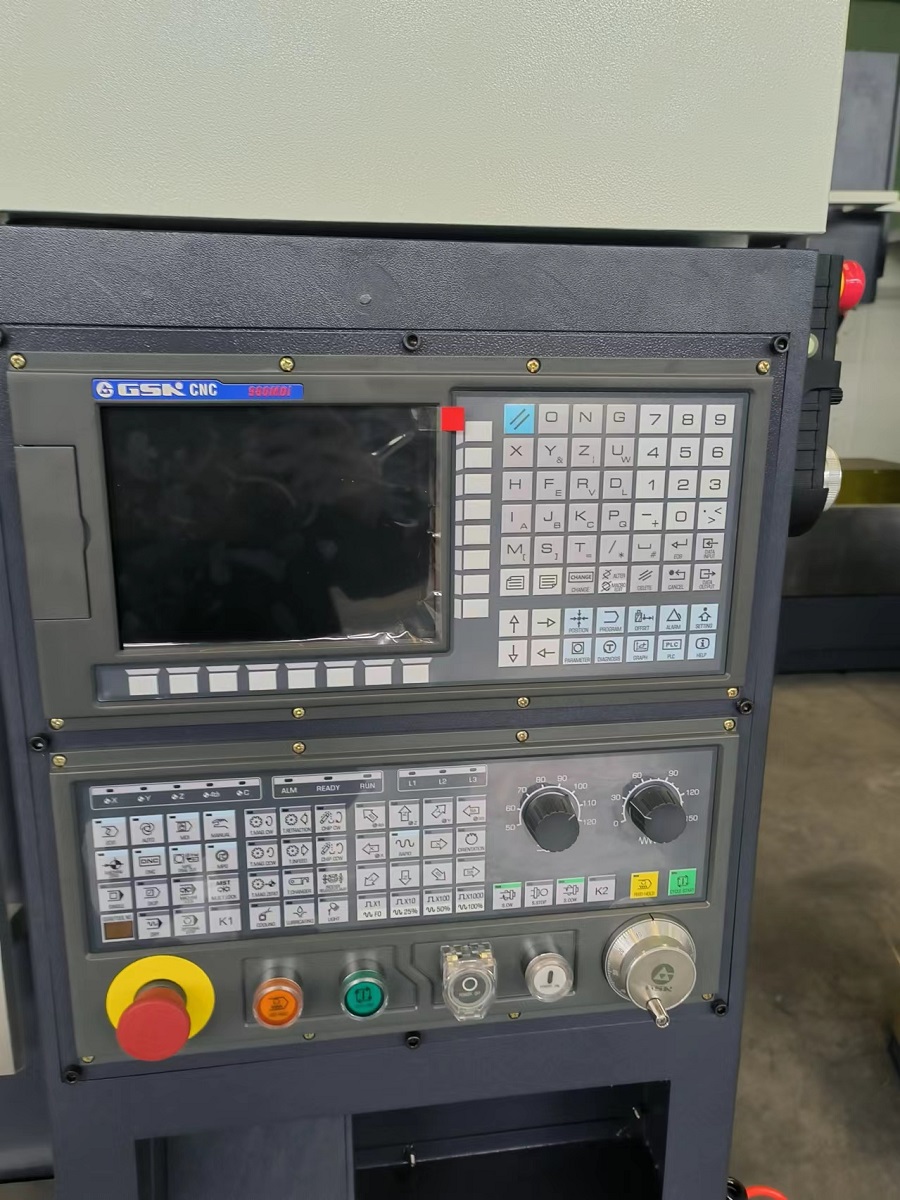

1 | 广数25I系统 |
2 | 16把斗笠刀库 |
3 | 三轴润滑油独立收集装置 |
4 | 机床照明工作灯 |
5 | 主轴锥孔清洁空气 |
6 | 清洁气枪 |
7 | 切屑液系统 |
8 | 8.4”显示器 |
9 | 伺服变压器 |
10 | 地基垫铁及调整螺栓 |
11 | 8000rpm主轴 |
12 | 中央集中自动进给润滑系统 |
13 | 全防护（不含顶面） |
14 | 三色警示灯 |
15 | 分离式手轮 |
16 | RS232接口 |
17 | 蓄屑槽 |
18 | 主轴锥孔：BT40 7/24 |
19 | 随机技术文件 |
品 名 | 产地 |
数控系统 | 广数 |
主轴组 | 台湾健椿/冈田 |
打刀缸 | 亚德客 |
丝杠轴承 | 日本NSK |
联轴器 | 国产 |
刀 库 | 台湾冈田/德速 |
冷却泵 | 国产 |
润滑泵 | 国产 |
滚珠丝杠，线轨 | 台湾上银/银泰 |
不锈钢导轨防护 | 国产 |
总电源开关 | 德力西 |
接触器 | 德力西 |
