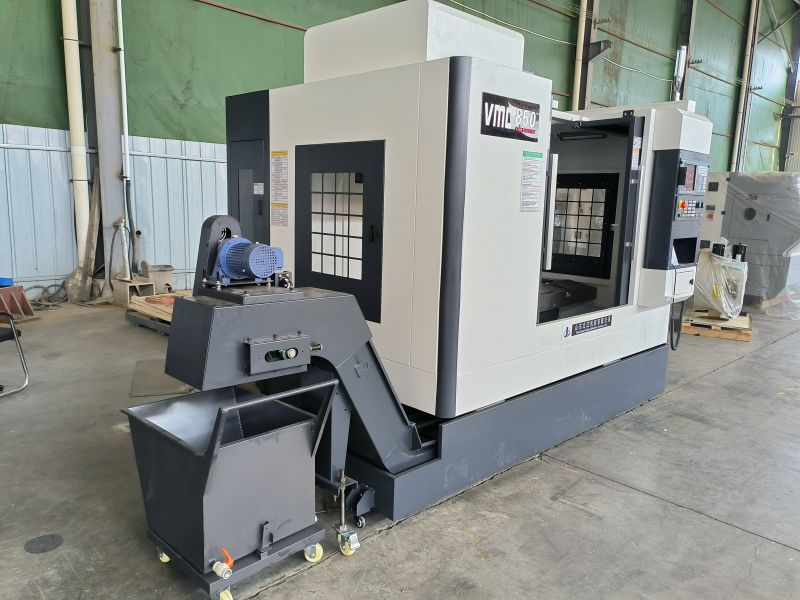

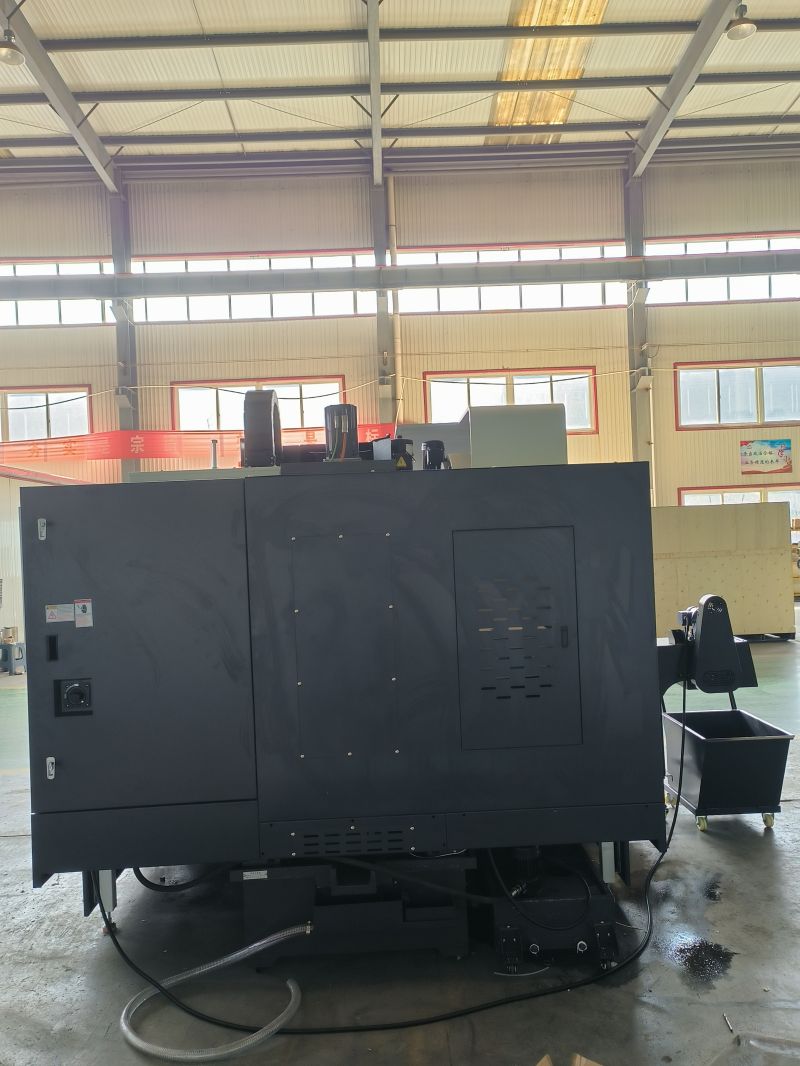

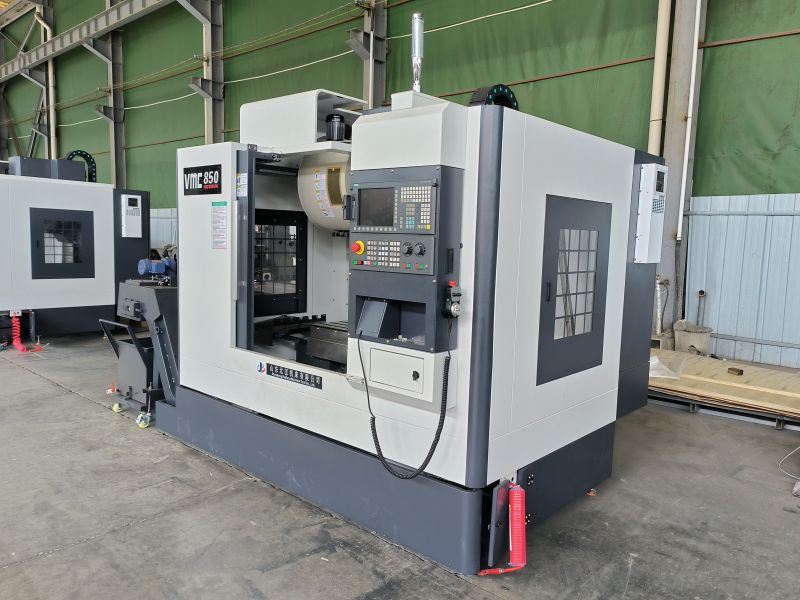

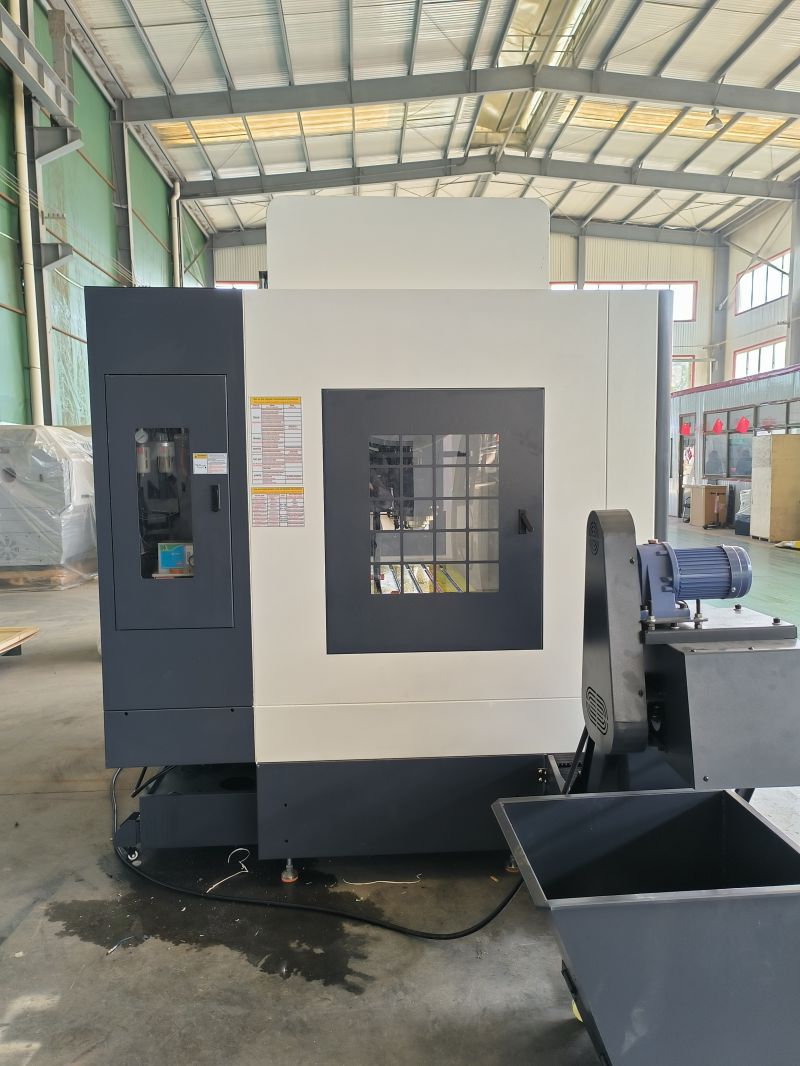

一、 机床主要结构特点：
1、运动平稳以保证切削精度，组装容易，互换性好，且其润滑机构，构造简单易于使用和维护。

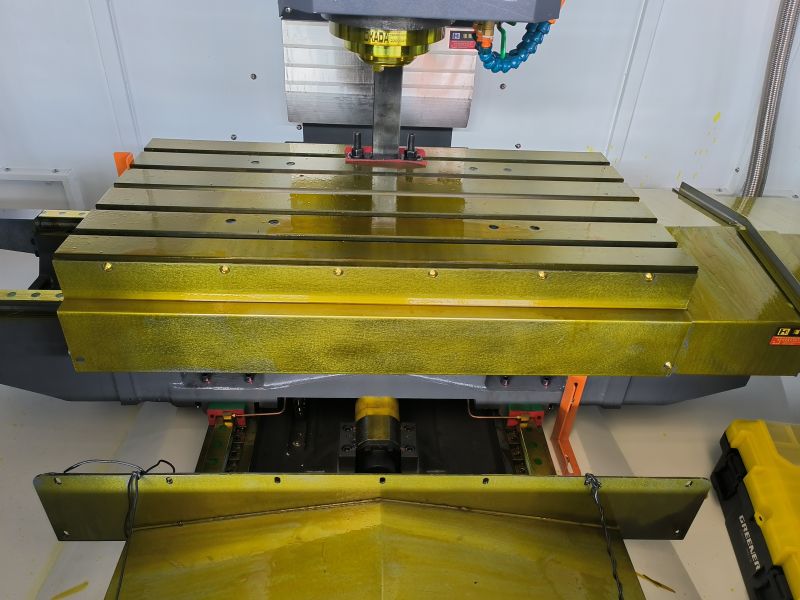

2、线性导轨是以滚动代替传统的滑动技术，具有摩擦阻力小，反向移动灵敏的特点。
3、三轴采用线性滑轨，具有高钢性、低噪音、低磨损等特性，可快速位移及获得准确回圆精度。
4、在纵横方向同时具有强大的承载能力，且在负载情况下，导轨接触面是以多点接触。
5、适用于高速运转，且有大幅降低机床的驱动马力。
6、线性导轨具有零间隙特性，用于圆弧切削、斜面切削等，加工效果表面纹路较均匀。
7、三轴马达与精密高速滚珠丝杆直接连接，提高了传动钢性和精度。
8、Z轴采用马达刹车系统，在快速定位时能保持高平衡和灵敏性来保证加工精度。
9、线轨加工中心的线轨高钢性使其在使用中磨损量小、寿命长，适合于配置在高速进给系统的加工环境。
二、主要技术参数
技术参数 | unit | VMC850 |
工作台尺寸 | mm | 1000x500 |
左右行程 | mm | 800 |
前后行程 | mm | 500 |
上下行程 | mm | 500 |
主轴中心至立柱导轨距离 | mm | 571 |
主轴端面至工作台面距离 | mm | 120-620 |
工作台T型槽 |
| 5-18*100 |
主轴刀柄 | mm | BT40 |
主轴转速 | r/min | 8000 |
主轴马达功率 | kw | 7.5 |
XYZ轴伺服电机 | N.M | 15/15/18 |
XYZ电机连接方式 |
| direct |
XYZ轴导轨方式 |
| 3轴线轨 |
工作台最大荷重 | kg | 500 |
刀库容量 |
| 24 |
最大刀具重量 | kg | 8 |
最大刀具长度 | mm | 300 |
最大刀具直径 | mm | 150(Apart) |
XYZ快移速度 | M/min | 24/24/24 |
切削进给速度 | M/min | 10 |
XYZ定位精度 | mm | ±0.005 |
XYZ重复定位精度 | mm | ±0.003 |
机器外形尺寸 | mm | 2800x2300x2700 |
机床重量 | kg | 5000 |
三、主要配置清单
1 | 广数25I系统 |
2 | 24把圆盘刀库 |
3 | 三轴润滑油独立收集装置 |
4 | 机床照明工作灯 |
5 | 主轴锥孔清洁空气 |
6 | 清洁气枪 |
7 | 切屑液系统 |
8 | 8.4”显示器 |
9 | 伺服变压器 |
10 | 地基垫铁及调整螺栓 |
11 | 8000rpm主轴 |
12 | 中央集中自动进给润滑系统 |
13 | 全防护（不含顶面） |
14 | 三色警示灯 |
15 | 分离式手轮 |
16 | RS232接口 |
17 | 蓄屑槽 |
18 | 主轴锥孔：BT40 7/24 |
19 | 电器柜散热 |
20 | 随机技术文件 |
品 名 | 产地 |
数控系统 | 广数25II |
主轴组 | 罗翌、冈田、臻尚、普森、台大 |
打刀缸 | 亚德客 |
丝杠轴承 | 日本NSK |
进口联轴器 | （S+J） |
刀 库 | 台湾冈田、德速 |
冷却泵 | 国产 |
润滑泵 | 日华、贝奇尔 |
滚珠丝杠，线轨 | 台湾银泰、台湾上银 |
不锈钢导轨防护 | 国产 |
总电源开关 | 德力西 |
