1． 功能及特点说明
1、零件加工的适应性强、灵活性好，能加工轮廓形状特别复杂或难以控制尺寸的零件，如模具类零件、壳体类零件等生产效率高，数控铣床一般不需要使用专用夹具等专用工艺设备，在更换工件时只需调用存储于数控装置中的加工程序、装夹工具和调整刀具数据即可，因而大大缩短了生产周期。其次，数控铣床具有铣床、镗床、钻床的功能，使工序高度集中，大大提高了生产效率。
2、主要规格及技术参数
主要技术参数 | 单位 | XK6140 |
工作台尺寸 | mm | 1700x400 |
工作台行程 x,y,z | mm | 950x360x350 |
T型槽个数/宽度/间距 | mm | 3-18-90 |
工作台最大承重 | kg | 500 |
主轴端面至工作台面距离 | mm | 30-410 |
床身垂直导轨至工作台中心距离 | mm | 275-625 |
快速进给速度（x/y/z） | Mm/min | 6000/3000/6000 |
进给移动速度（x/y/z） | Mm/min | 6-3200/3-1600/6-3200 |
主轴锥度 |
| ISO50 |
主轴转速范围 | r/min | 30-1500 |
主轴电机功率 | Kw | 11 |
纵横向进给电机扭矩（x/y） | N．m | 12 |
垂向进给电机扭矩（Z） | N．m | 22 |
主轴最大扭矩 | N．m | 1000 |
外形尺寸 | mm | 2410x2200x2394 |
整机重量 | Kg | 4000 |
3.主要配置和外购件

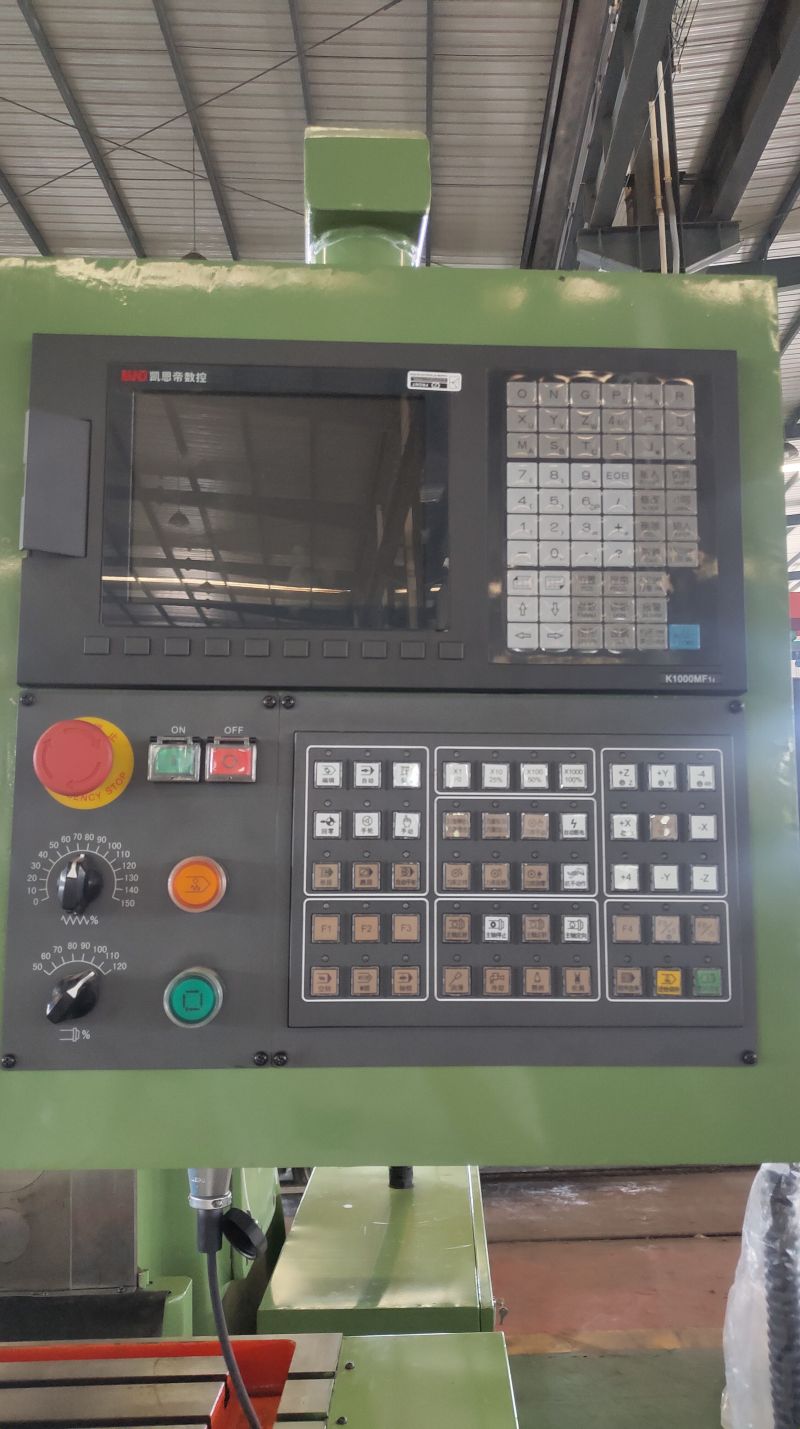

KND1000M系统
三轴润滑油独立收集装置
机床照明工作灯
切屑液系统
8.4”显示器
地基垫铁及调整螺栓
中央集中自动进给润滑系统
简易防护
三色警示灯
外挂手轮
RS232接口
随机技术文件
品 名 | 产地 |
数控系统 | KND1000M |
丝杠轴承 | 哈尔滨 |
联轴器 | 国产 |
冷却泵 | 国产 |
润滑泵 | 国产 |
滚珠丝杠 | 启尖 |
不锈钢导轨防护 | 国产 |
总电源开关 | 德力西 |
接触器 | 德力西 |
4. 机床附件
序号 | 名 称 | 规 格 | 数量 | 备注 |
1 | 拉杆 |
| 1套 |
|
3 | 卧式铣刀杆 | 22、27、32、 | 各1件 | 标准附件 |
6 | 7：24中间套 | 7：24 ISO50/MS4 | 1件 |
|
7 | 活塞油枪 |
| 1件 |
|
8 | 平口钳 | 160 | 1件 |
|
9 | 内六角扳手 | 6 | 1件 |
|
10 | 地脚螺栓 | M20×500 | 4套 |
|
11 | 双头呆扳手 | 17×19 | 1件 |
|
12 | 双头呆扳手 | 22×24 | 1件 |
|
13 | 双头呆扳手 | 27×30 | 1件 |
|
14 | 双头呆扳手 | 32×36 | 1件 |
|
15 | 单头呆扳手 | 14 | 1件 | 可用11×14代 |
16 | 单头呆扳手 | 50 | 1件 | 可用50×55代 |
17 | 内六角扳手 | 5 | 1件 |
|
18 | 内六角扳手 | 8 | 1件 |
|
19 | 内六角扳手 | 10 | 1件 |
|
